廣泛應用於農業、科研生產、化工醫療、環保、氣象、實驗(測試)室電力等領域。

能在水文測站、環保、農業、林業、物流等行業提供最原始的紀錄雨量資料。

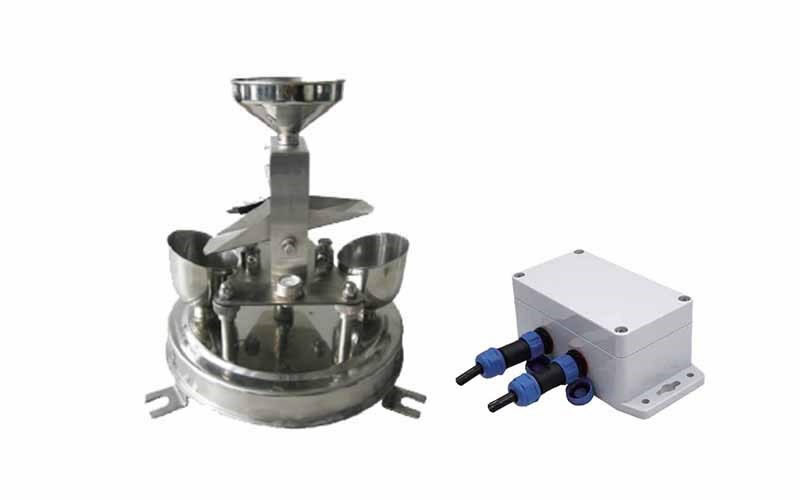

型式：傾斗型

承雨口徑：Φ200mm

刃口銳角：40°~45°

解析度：0.5mm  (選配：0.2mm、1.0mm)

測量準確度：20mm/hr以下±0.5mm以內/20mm/hr 至120mm/hr±3%

雨強範圍：0.01mm~4mm/min (允許通過最大雨強8mm/min)

發訊方式：磁簧開關NO/OFF檢測，就是接點脈波信號的出力

接點時間：0.1秒以上

接點耐壓：DC300V

工作環境(環境溫度)：0~50℃

工作環境(相對濕度)：<95%(40℃)

尺寸：Φ216mm*460mm

尺寸重量：2.5kg

材質：外殼採不銹鋼材質

軸心材質：紅寶石，具水平調整氣泡及排水通氣孔之防蟲網



傾斗為二個對稱的三角形容器，其中一個對準接水口，水注滿一側三角形容器後傾翻，

使另一側三角形空容量對準接水口，同時倒出所有雨水。容器儲水量為0.2mm、0.5mm，

翻傾斗每翻一次，就發出一個電脈衝，根據脈波計數，就可以計算出降水量。本產品的核心零件

傾斗採用了三維流線型設計，使傾斗翻水更加流暢，且具有自清灰塵，容易清洗的功能。

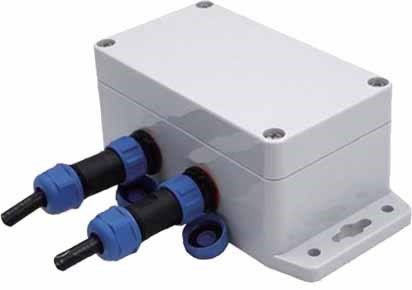

輸出資料：RS485 RTU，提供讀取雨量資料 / 清出雨量資料

RS485：內部TTL轉RS485兩線式

微處理器：ATmega328

快閃記憶體：32KB

時脈：16MHz

操作電壓：5V

輸入電壓：7-12V / 6-20V(極限)

輸位輸出入：14個

PWM(Pulse-Width Modulation)：6個(與I/O共用)

乾接點輸入：1個

雨量輸入訊號：Pulse脈衝訊號1個

防水等級：IP65

封裝尺寸：L115*W65*H55 (mm)



相關資料下載：

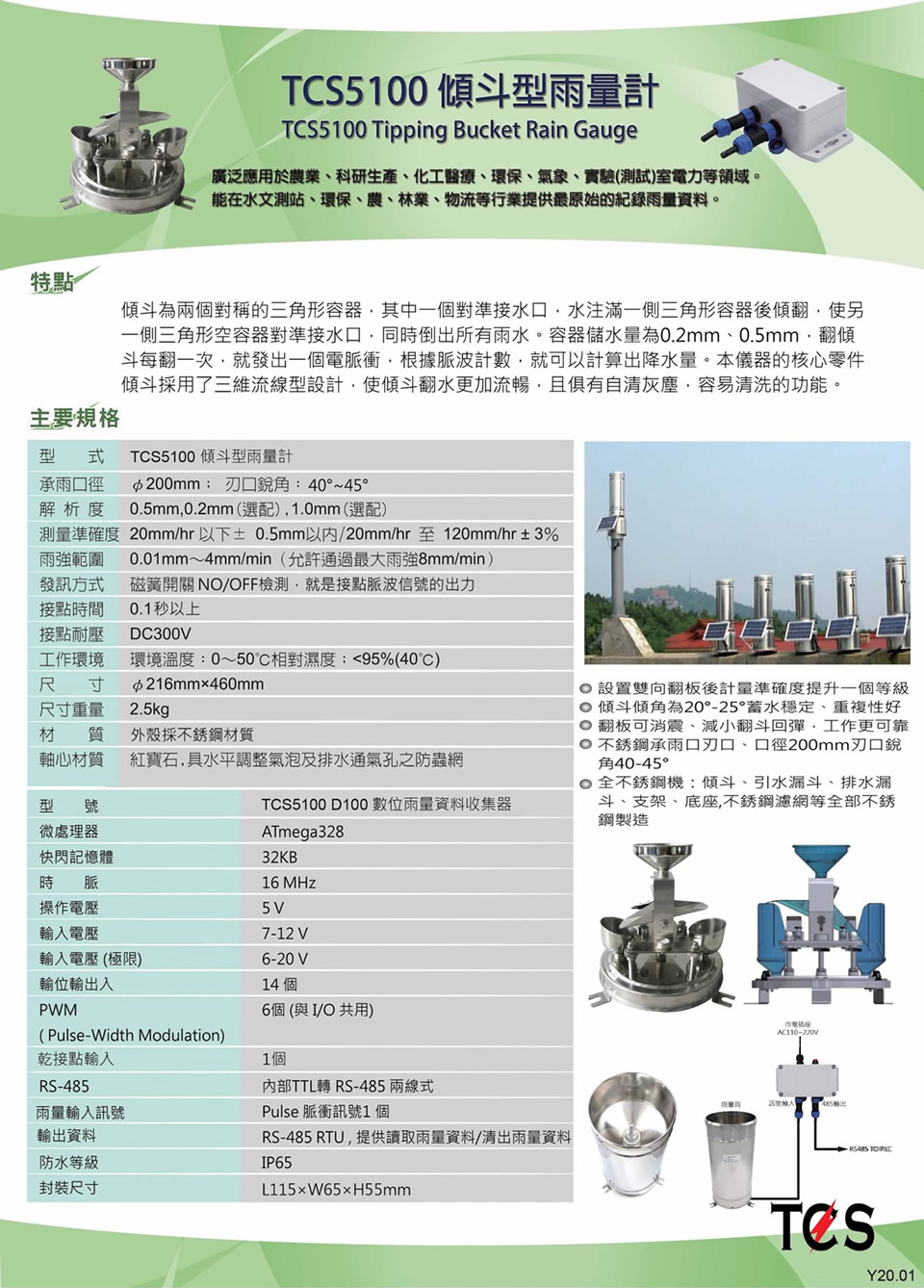

【產品型錄】p5-1-03-01.pdf

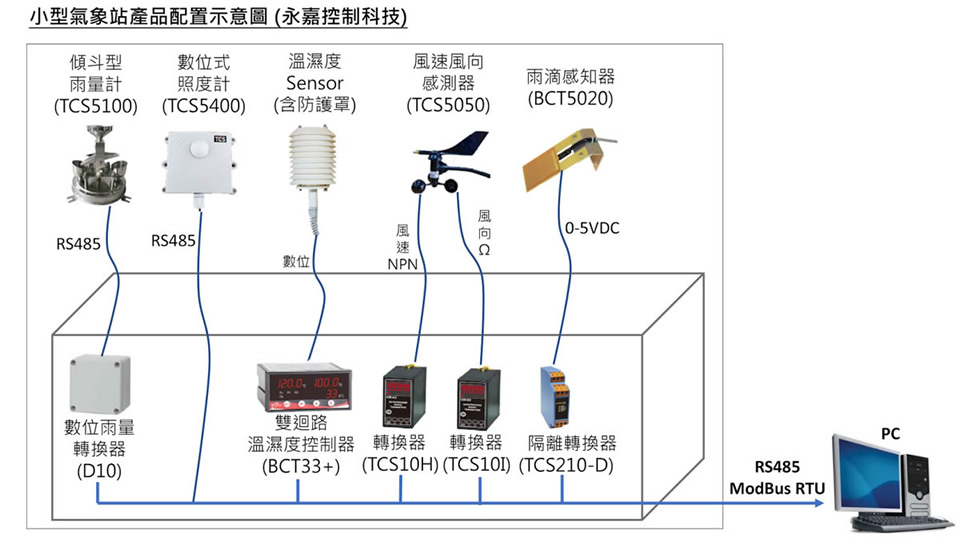

小型氣象站相關產品配置概念圖
